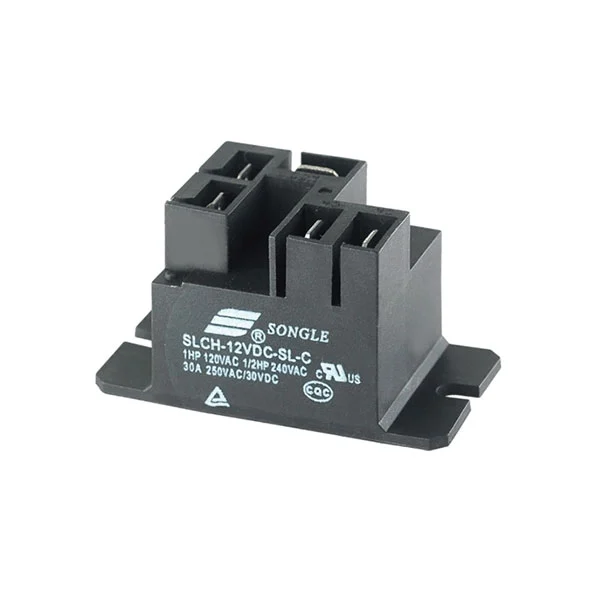

Het SLCH (T92) relais onderscheidt zich door zijn drievoudige kernvoordelen: hoogspanningsbeveiliging, hoog vermogen en diverse aanpassingsmogelijkheden:
Het SLCH (T92)-relais ondersteunt meerdere belastingsspecificaties, waaronder 20A/30A 250VAC en 1~1,5HP 240VAC, waardoor industriële motoren en kerncomponenten van krachtige apparatuur gemakkelijk kunnen worden aangestuurd, waardoor de pijnpunten van contacterosie en geleidingsonderbreking in scenario's met hoog vermogen worden opgelost. Het biedt op innovatieve wijze dubbele diëlektrische sterkteopties van 2000/4000VAC, met een 4kV-versie met ultrahoge spanning gecombineerd met een hoge isolatieweerstand van 1000MΩ, waardoor het risico van hoogspanningsdoorslag bij de bron wordt geëlimineerd en het zich perfect aanpast aan de strenge veiligheidseisen van industriële hoogspanningsomgevingen en hoogwaardige stroomapparatuur. Het beschikt ook over drie contactconfiguraties (A/B/C) en twee vormfactoren (afgedicht en stofdicht), waardoor het zonder extra aanpassingen aan verschillende circuitcontroles en bedrijfsomstandigheden kan voldoen. Bovendien beschikt hij over een breed nominaal spanningsbereik van 5-48VDC, een breed bedrijfstemperatuurbereik van -40℃ tot +105℃ en een weerstand van ≤100mΩ. Met zijn robuuste kwaliteit van lage contactweerstand en 10⁵ elektrische cycli / 10⁷ mechanische cycli voldoet hij niet alleen aan de eisen voor een stabiele werking in normale scenario's, maar kan hij ook gemakkelijk omgaan met complexe omgevingen zoals stof en vochtigheid. Bovendien maken de duidelijke prijzen en de hoge kosten-prestatieverhouding dit de beste keuze voor scenario's met hoog vermogen en hoge veiligheid.
30A schakelvermogen
4kV diëlektrische sterkte (tussen spoel en contacten)
1 Form A-, 1 Form B- en 1 Form C-configuratie
Verzegeld type en stofdicht beschikbaar type
| Parameter | Waarde |
| Contactregeling | ABC |
| Contactbeoordeling | 20A/30A 250VAC, 1~1/2HP 240VAC, 1HP 120VAC |
| Contactweerstand | ≤100mΩ |
| Elektrisch uithoudingsvermogen | 10⁵ / 10⁴ |
| Mechanisch uithoudingsvermogen | 10⁷ |
| Parameter | Waarde |
| Nominale spanning | 5–48 VDC |
| Vermogensdissipatie | 0,9 W |
| Ophaalspanning (max.) | 75% van de nominale spanning |
| Uitvalspanning (min) | 10% van de nominale spanning |
| Parameter | Waarde |
| Omgevingstemperatuur (°C) | −40°C~+85°C/+105°C |
| Diëlektrische sterkte (spoel en contacten, 1min) | 2000/4000VAC |
| Diëlektrische sterkte (open contacten, 1min) | 1500VAC |
| Isolatieweerstand (500VDC) | 1000MΩ |

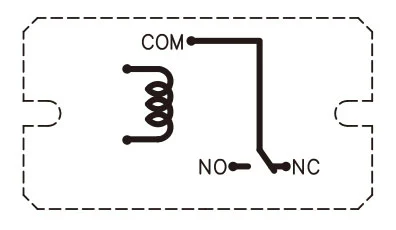

| Bedradingsschema (onderaanzicht) |
|
| Tekening installatiegat (onderaanzicht) | |
| Beëindiging | PCB |
| Gewicht | 30,5 g |
| Veiligheidsgoedkeuring |
