Ultraminiatuur middelhoogvermogenrelais

In de veeleisende wereld van moderne elektronica is ruimte schaars. Ontwerpingenieurs worden voortdurend uitgedaagd om meer functionaliteit in steeds kleiner wordende vormfactoren te stoppen. Dit is waar het ultraminiatuur middenvermogenrelais onmisbaar blijkt. Als cruciaal onderdeel voor het schakelen, isoleren en besturen van circuits overbrugt het de kloof tussen de lage signaalniveaus van microcontrollers en het werkelijke vermogen dat nodig is om actuatoren, motoren en andere belastingen aan te drijven. DeSongleDe serie ultraminiatuur relais met middelhoog vermogen vertegenwoordigt het hoogtepunt van deze technische discipline en biedt een robuuste oplossing die betrouwbare prestaties levert zonder kostbaar PCB-vastgoed te verbruiken.

Deze relais zijn ontworpen voor toepassingen waarbij zowel compacte afmetingen als betrouwbare vermogensverwerking niet onderhandelbaar zijn. Van autocarrosseriebesturingsmodules en HVAC-systemen tot industriële automatisering, telecominfrastructuur en huishoudelijke apparaten: de veelzijdigheid van het ultraminiatuurrelais is ongeëvenaard.Songleheeft deze technologie decennialang verfijnd, waarbij geavanceerde materialen en precisieproductie zijn geïntegreerd om ervoor te zorgen dat elk relais voldoet aan de hoogste normen op het gebied van elektrische levensduur, thermische prestaties en schokbestendigheid.

Selectiegids: belangrijkste parameters waarmee u rekening moet houden

Belastingstype (resistief, inductief, lamp):Inductieve belastingen (motoren, elektromagneten) veroorzaken spanningspieken en vonkontladingen. Zorg ervoor dat het contactmateriaal en de nominale stroom van het relais geschikt zijn. Lampbelastingen hebben hoge inschakelstromen.
Spoelspanning:Zorg ervoor dat de spoelspanning van het relais overeenkomt met de voedingsspanning van uw stuurcircuit (bijvoorbeeld 5V voor microcontrollerlogica, 12V/24V voor auto's).
Schakelfrequentie:Hoogfrequent schakelen vereist een relais met een langere elektrische levensduur en heeft mogelijk snubbercircuits nodig ter bescherming.
Omgevingsomstandigheden:Voor stoffige, vochtige of trillingsgevoelige omgevingen is een afgedicht relais zoals hetSongleSRD-serie is verplicht.
Montagestijl:Kies THT voor handmatige prototyping of toepassingen die sterkere mechanische verbindingen vereisen. Kies SMD voor geautomatiseerde productie van grote volumes.

Veelgestelde vragen (FAQ)

Vraag: Is een snubbercircuit nodig bij gebruik van deze relais met inductieve belastingen?
A:Het wordt sterk aanbevolen. Een inductieve belasting (zoals een motor of solenoïde) slaat energie op in zijn magnetische veld. Wanneer de relaiscontacten opengaan, stort deze energie in, waardoor een hoogspanningstransiënt (tegen-EMF) over de contacten ontstaat. Dit kan ernstige vonken, contactlassen en elektromagnetische interferentie (EMI) veroorzaken. Een eenvoudig RC-snubbercircuit dat over de contacten (of soms over de spoel) wordt geplaatst, onderdrukt deze piek, beschermt de relaiscontacten en verlengt de elektrische levensduur van het relais aanzienlijk.

Vraag: Zijn Songle-relais geschikt voor automobieltoepassingen?
A:Absoluut. VeelSongleultraminiatuur relais met gemiddeld vermogen zijn ontworpen om te voldoen aan de strenge eisen van de auto-industrie. De belangrijkste kwalificaties zijn onder meer een breed bedrijfstemperatuurbereik (-40°C tot +85°C of hoger), uitstekende weerstand tegen schokken en trillingen, afgedichte constructie om vocht en verontreinigingen te weerstaan, en naleving van relevante testnormen voor auto's. Ze worden vaak gebruikt in carrosseriebesturingsmodules, elektrisch verstelbare stoelen, ventilatorbedieningen en HVAC-systemen.

Vraag: Wat is het verschil tussen fluxbestendige en afgedichte relais?
A:Fluxbestendige afdichting beschermt de interne kamer van het relais tegen het binnendringen van vloeistofflux tijdens het golfsoldeerproces op een PCB. Een volledig afgedicht relais (vaak bereikt met een plastic behuizing afgedicht met epoxy of een lasergelaste metalen kap) biedt een hogere mate van bescherming, waardoor het niet alleen bestand is tegen flux, maar ook tegen schoonmaakmiddelen, stof, vocht en andere omgevingsverontreinigingen gedurende de hele levenscyclus van het product.Songleafgedichte relais bieden deze uitgebreide bescherming.

View as

SRI(T72)-relais

Als professionele China SRI (T72) Relay-fabrikant en -leverancier ontwikkelt Ningbo Songle Relays Co., Ltd. OEM-producten van klanten. Productinnovatie integreert een "ultracompacte PCB-standaardindeling + UL F-grade isolatiesysteem", met een lichtgewicht 11g-ontwerp dat niet alleen voldoet aan de behoeften van circuitinstallatie met hoge dichtheid, maar ook een stabiele werking bereikt over een breed temperatuurbereik van -40 ℃ tot +105 ℃ door verbeterde isolatieprestaties. Dit lost perfect de pijnpunten op van hoge temperaturen en hoge belasting in scenario's zoals auto-elektronica, communicatieapparatuur en industriële automatisering. Als kernleverancier van vele bekende wereldwijde fabrikanten maakt Songle gebruik van zijn geïntegreerde R&D (inclusief matrijzenproductie en verwerking van metaal/rubber/kunststof) en schaalvoordeel van een jaarlijkse productiecapaciteit van 200 miljoen eenheden om ervoor te zorgen dat het SRI(T72)-relais een extreem compact formaat behoudt en tegelijkertijd beschikt over toonaangevend aanpassingsvermogen op milieugebied en installatiecompatibiliteit.

Bekijk meer >> Stuur onderzoek >>

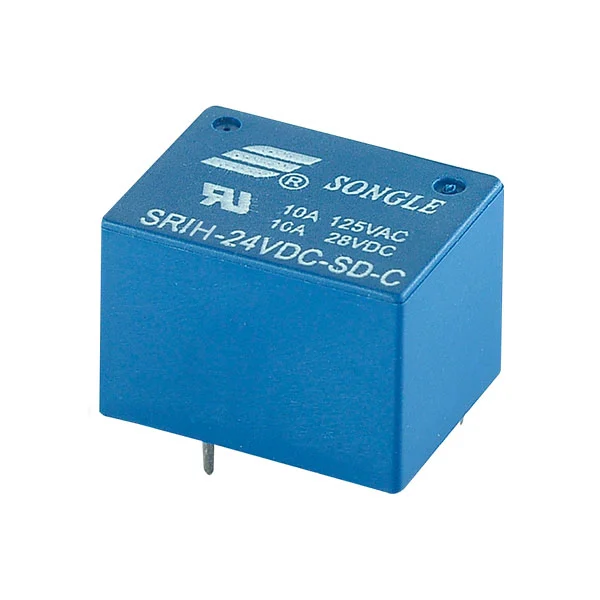

SRIH(T72H)-relais

Koop op maat gemaakte SRIH (T72H) relais van Ningbo Songle Relays Co., Ltd., een van de fabrikanten en leveranciers in China. Het product erft het praktische ontwerp van "ultracompact formaat + standaard PCB-indeling". De lichtgewicht behuizing van 16 g is geschikt voor circuitinstallatievereisten met hoge dichtheid. Het bereikt ook een ultrahoge diëlektrische sterkte van 3800VAC (tussen spoel en contacten) - vergeleken met de 2000VAC isolatiestandaard van dezelfde serie SRI (T72), is het veiligheidsbeschermingsvermogen bijna verdubbeld. Met een isolatiesysteem op UL F-niveau en een breed bedrijfstemperatuurbereik van -40 ℃ tot +105 ℃ kan het gemakkelijk voldoen aan de stabiele geleidingsvereisten van hoogspanning en complexe werkomstandigheden in industriële automatisering, auto-elektronica, communicatieapparatuur, enz., wat de iteratieve innovatiekracht van Songle op het gebied van relaisisolatietechnologie aantoont.

Bekijk meer >> Stuur onderzoek >>

SRSB(4102) relais

Als fabrikant en leverancier in China bieden wij op maat gemaakte SRSB(4102)-relais van hoge kwaliteit, maar tegen een goedkope prijs voor groothandelaren. Het ontwerp overtreft ruimschoots de industrienormen en lost daarmee de veiligheidsrisico's van onvoldoende hoogspanningsisolatie in precisie-elektronica, kleine apparaten en communicatieapparatuur volledig op. In combinatie met een ultrahoge isolatieweerstand van 1000MΩ (500VDC) wordt de circuitbeschermingsbarrière verder versterkt. Ondertussen pakken de ultralichte behuizing van 5,8 g en de standaard PCB-indeling perfect het pijnpunt aan van de beperkte ruimte voor circuitinstallatie met hoge dichtheid.

Bekijk meer >> Stuur onderzoek >>

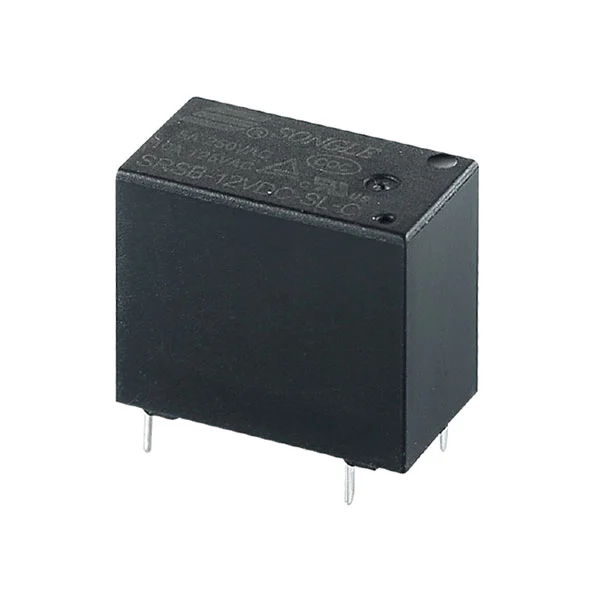

SRSB-1(4102-1) relais

SRSB-1 (4102-1) Relay gemaakt in China is een soort product van de fabriek van Ningbo Songle Relays Co., Ltd. Wij zijn de fabrikant en leverancier die service op maat en goedkoop SRSB-1(4102-1) relais van hoge kwaliteit levert.

Bekijk meer >> Stuur onderzoek >>

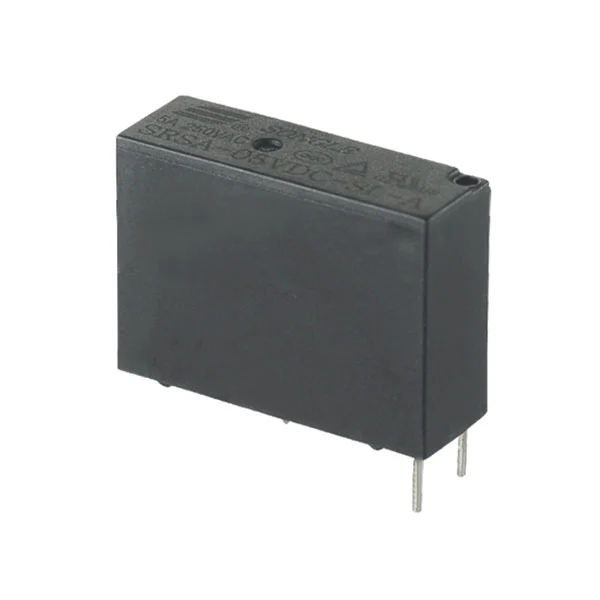

SRSA(46F)-relais

Als professionele fabrikant en leverancier van SRSA(46F)-relais in China beschikt onze fabriek over de nieuwste technologie en productieapparatuur, die klanten over de hele wereld zeer goede service kan bieden. Het SRSA(46F)-relais maakte indruk op professionele inkoopbeslissers met zijn robuuste data- en compliancevoordelen: ≤100 mΩ ultralage contactweerstand gecombineerd met 10⁵ elektrische cycli en 10⁷ mechanische cycli zorgt voor een langdurige probleemloze werking, zelfs bij hoge frequentie scenario's voor nauwkeurige controle, waardoor de onderhoudskosten en vervangingsfrequentie van eindapparaten aanzienlijk worden verlaagd; de 3-24VDC brede nominale spanningsdekking maakt uiteenlopende circuitontwerpen mogelijk, die voldoen aan de behoeften van verschillende precisieapparatuur zonder extra maatwerk.

Bekijk meer >> Stuur onderzoek >>

Songle is een professionele Ultraminiatuur middelhoogvermogenrelais fabrikant en leverancier in China. Wij heten u van harte welkom bij de groothandel in producten van hoge kwaliteit tegen een concurrerende prijs vanuit onze fabriek.
