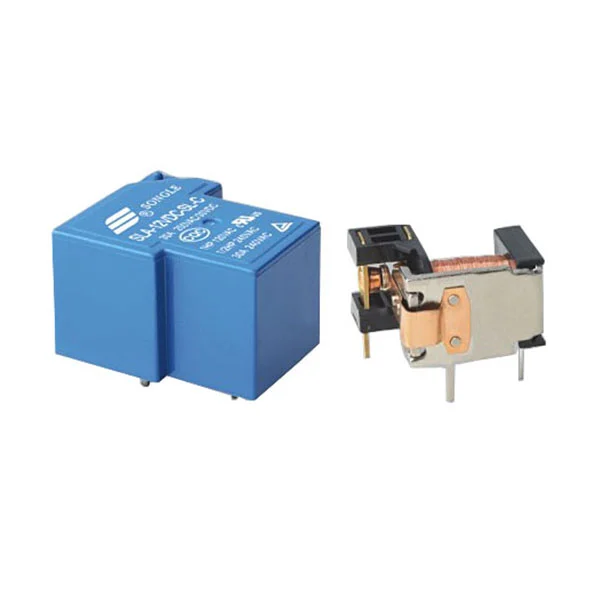

Het SLA-1 (T90-1) relais breekt met de conventionele logica van "eenvoudige prestatie-upgrades" en bouwt zijn kernvoordelen voort door uit te gaan van de pijnpunten van de inkooppraktijk: het biedt op innovatieve wijze 2000/4000VAC dual-level diëlektrische sterkteselectie, waardoor de noodzaak voor afzonderlijke ontwikkeling of opslag voor projecten op verschillende veiligheidsniveaus wordt geëlimineerd. Eén product omvat zowel conventionele als hoogspanningsscenario's, waardoor het kapitaal dat vastzit aan voorraden en voorraaddruk aanzienlijk wordt verminderd; met drie contactconfiguraties (A/B/C) en verzegelde/open dubbele vormen, wacht er geen maatwerk, van circuitontwerp tot aanpassing van de werkomstandigheden. De brede nominale spanning van 5-48 VDC is direct compatibel met meerdere voedingsoplossingen, waardoor de kosten van circuitaanpassing en -modificatie worden bespaard. Wat nog belangrijker is, is dat het product direct verkrijgbaar is en bulkgroothandel ondersteunt. De lichtgewicht behuizing van 24 g en de gestandaardiseerde PCB-installatie vereenvoudigen niet alleen het assemblageproces en verbeteren de productie-efficiëntie, maar minimaliseren ook de onderhoudsfrequentie van eindapparatuur door de hardcore configuratie van ≤100 mΩ lage contactweerstand en 10⁵ elektrische cycli, waardoor een zorgeloze werking gedurende de gehele cyclus van "inkoop-productie-gebruik" wordt bereikt.
30A schakelvermogen
Diëlektrische sterkte van 4 kV
(tussen spoel en contacten)
1 Form A-, 1 Form B- en 1 Form C-configuratie
Verzegeld type en open type beschikbaar
| Contactparameters | Waarde |
| Contactregeling | ABC |
| Contactbeoordeling | 20A/30A 250VAC, 1~1/2HP 240VAC, 1HP 120VAC |
| Contactweerstand | ≤100mΩ |
| Elektrisch uithoudingsvermogen | 10⁵ / 10⁴ |
| Mechanisch uithoudingsvermogen | 10⁷ |
| Spoelparameters | Waarde |
| Nominale spanning | 5–48 VDC |
| Vermogensdissipatie | 0,9 W |
| Ophaalspanning (max.) | 75% van de nominale spanning |
| Uitvalspanning (min) | 10% van de nominale spanning |
| Andere parameters | Waarde |
| Omgevingstemperatuur (°C) | −40°C~+85°C/+105°C |
| Diëlektrische sterkte (spoel en contacten, 1min) | 2000/4000VAC |
| Diëlektrische sterkte (open contacten, 1min) | 1500VAC |
| Isolatieweerstand (500VDC) | 1000MΩ |

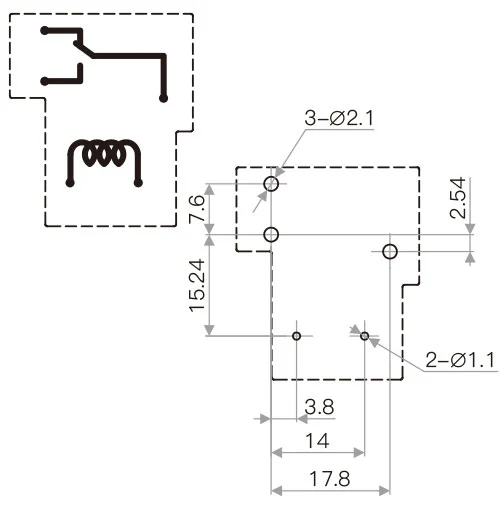

| Bedradingsschema (onderaanzicht) |
|
| Tekening installatiegat (onderaanzicht) | |
| Beëindiging | PCB (PCB-terminal) |
| Gewicht | 24g |
| Veiligheidsgoedkeuring |
|
